淄博威特電氣有限公司將于2021年10月13-15日亮相第八屆中國國際管網展覽會暨中國國際城市規劃協會地下管線專業委員會2021年年會現場，誠邀您的蒞臨指導！


公司簡介


淄博威特電氣有限公司是一家專業從事高品質電力測試儀器產品開發、生產與銷售的高科技公司，公司注重科技創新，擁有一支高素質的產品研發隊伍，獲得數十項國家專利，獲國家創新基金支持，多次獲得各級科技進步獎。

公司產品以其技術先進、穩定可靠、精度高、電磁兼容性強、高人機效能，方便易用等優勢，在業內樹立了良好的口碑并得到了廣大客戶的一致認可，現已成為國內電力測試儀器，尤其是金屬管線探測儀、電力電纜測試儀、架空線路故障測試儀等行業的知名企業。

公司主要生產的產品有：

  • 智能地下管線探測儀

  • 電力電纜故障測試系統

  • 架空線路故障測試儀

  • 網絡核相儀

  • 超高壓外護套故障定位儀

  • 直流系統接地故障定位儀


產品介紹

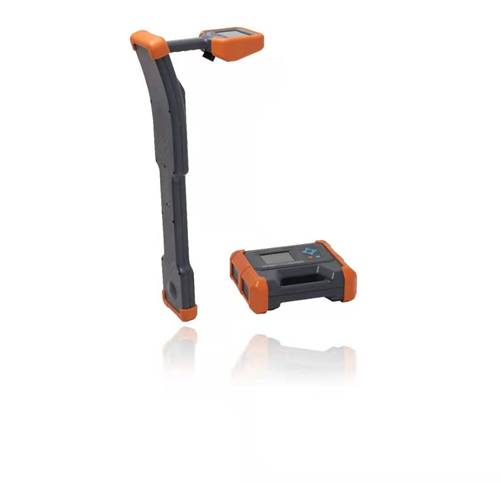

1、PD-4950智能地下管線探測儀


PD-4950是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行唯一性識別，以及管道絕緣破損和部分類型電纜故障的查找。

  1. 多種功能合一：路徑探測 + 電纜識別 + A字架查障。
  2. 彩屏羅盤顯示：透視地下管線一覽無余。
  3. 超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。
  4. 跟蹤正誤提示：排除鄰近管線干擾。
  5. 增強型測深：實時精準深度測量。
  6. 測深輔助傳感器：信號畸變提醒。
  7. 增強型無源探測：工頻+射被動頻測，可同時顯示多條管線。
  8. 無源探測頻譜分析：排除干擾頻率。
  9. 高性能發射卡鉗：向運行電纜耦合信號。
  10. 柔性卡鉗電纜唯一性識別：方便且高度可靠，且能做電流測量。
  11.  跨步電壓探測：對地絕緣破損查找。
  12. 支持訂制頻率。
  13. 大功率數字功放發射，全自動阻抗匹配，自動保護。
  14. 發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
  15. 發射/接收全數字化處理，穩定可靠。
  16. 內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
  17. IP65高等級防護。

可選擴展功能模塊

  1. 內置L1/L5高精度GNSS定位模塊：定位和距離測量。
  2. 機內存儲和藍牙通訊模塊：可存儲256條測試數據，藍牙對外傳輸。

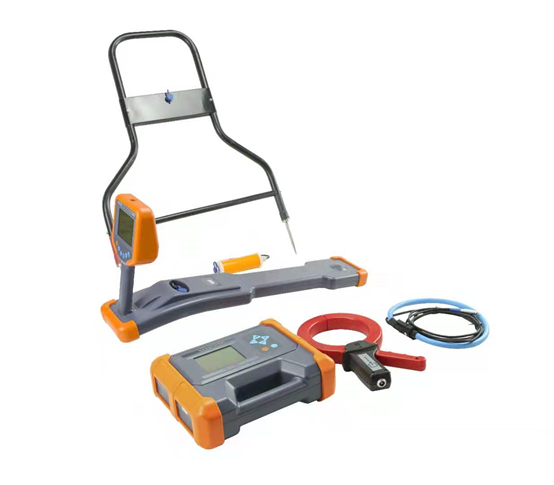

可選附件

  1. 測深輔助傳感器：用于測深時的干擾提醒。
  2. 發射卡鉗：用于向運行電纜耦合信號。
  3. 柔性卡鉗：用于電纜的唯一性識別。
  4. 聽診器：用于狹小場合的電纜識別。
  5. 查障升壓器和A字架：用于定位部分電纜故障和管線絕緣破損點。
  6. 外置RTK GNSS定位手持機（最高精度厘米級）。


2、電力電纜故障測試系統

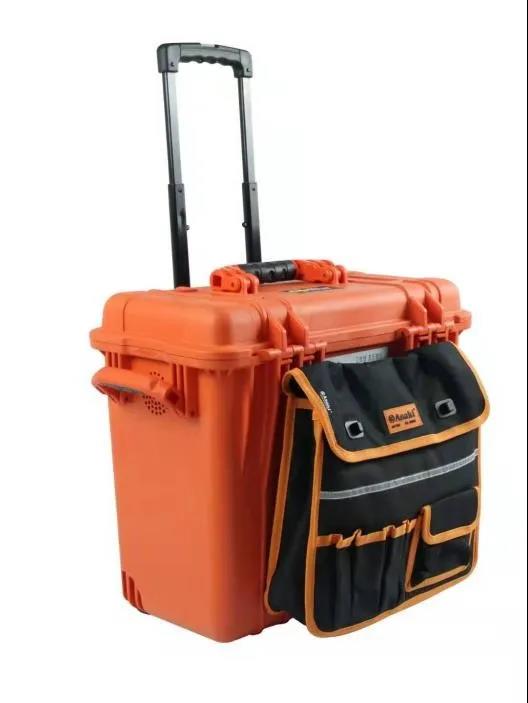

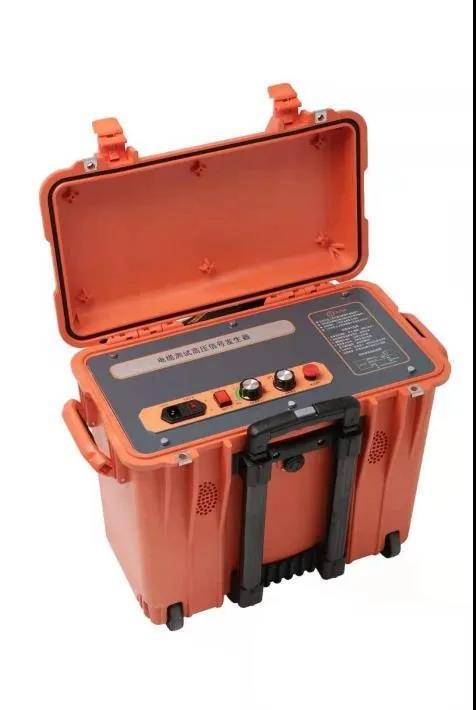

（1）CD-650電纜故障高壓信號發生器
CD-650電纜測試高壓信號發生器，為電力電纜的故障測距和精確定點提供高壓信號源，可用于各種電壓等級電力電纜的故障測試。
本設備應用現代電力電子技術，采用高頻高壓電源設計，體積小，重量輕。
本設備需要與本公司生產的電力電纜故障測距儀和電纜故障定點儀系列產品配套使用。
功能特點

1.  一體化設計，結構緊湊，體積小，重量輕。
2.  多種子型號可選，適用于不同測試需求。
3.  進口拉桿安全箱結構，外觀精美，方便移動。
4. 儲能電容器內置，無高壓外露，安全可靠。
5. 高壓輸出直接接至故障電纜，操作安全，接線簡便。
6. 內置大功率開關電源，電容充電快，放電周期短，故障定點快。
7. 多重安全防護，高壓零位啟動，斷電后自動釋放高壓電容儲能。
8. 具有單次，周期和直流三種工作方式，適應多種故障測試需求。
9. 輸出電壓分檔可調，LED顯示響應速度快，電容放電狀態一目了然。

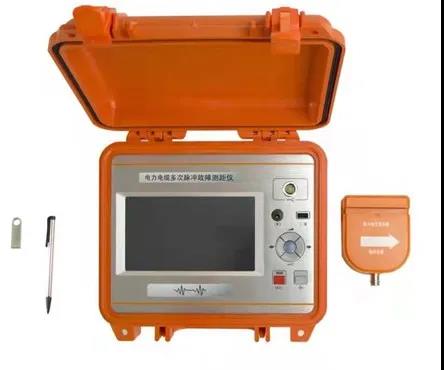

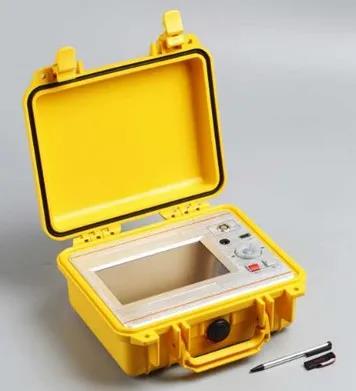

（2）CD-750電力電纜多次脈沖故障測距儀



CD-750電力電纜故障測距儀，用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。
在低壓脈沖方式下可以獨立使用；在脈沖電流方式下需要和高壓信號發生器配合使用；在多次脈沖方式下還須和電纜測試多次脈沖耦合器配合；在測距完成后須使用數字式多功能電纜故障定點儀進行精確定點。它們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。
功能特點
1.   多種測距方法：

  • 低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。

  • 脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。

  • 多次脈沖法：世界上最先進的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。

2.   200MHz實時采樣：

  • 國內同類儀器最高采樣頻率，與國際最高水平接軌。

  • 提供最高0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。

3.   觸摸操作和機械按鍵兩種操作方式

  • 觸摸按鍵，操作更加靈活，具有手勢操作功能。

  • 可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。

  • 兼容機械按鍵操作，五向按鍵，操作更加人性化。

4.   LED大屏幕彩色液晶顯示，界面友好：
